電子レンジの設置寸法、本体外形＋放熱スペースの合計で棚に入るか判断する
比較する4台
-

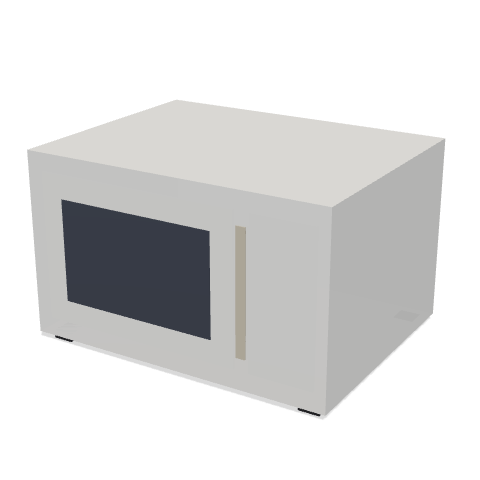

東芝 単機能レンジ ER-S17Y-W 17L フラット 幅45.8 × 奥行35.4 × 高さ28.1cm この寸法をAmazonで確認 -

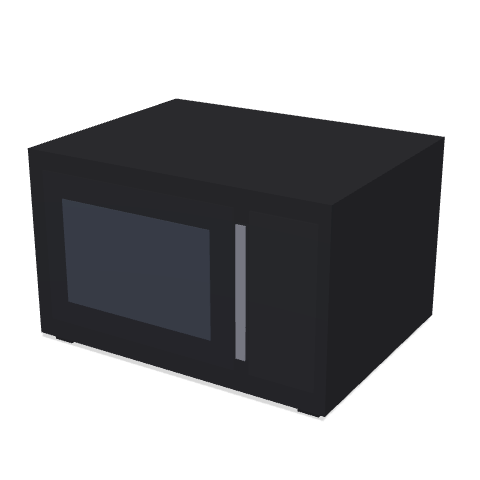

アイリスオーヤマ 単機能レンジ IMB-FM1805-B 18L フラット 幅45.8 × 奥行35.4 × 高さ28.6cm この寸法をAmazonで確認 -

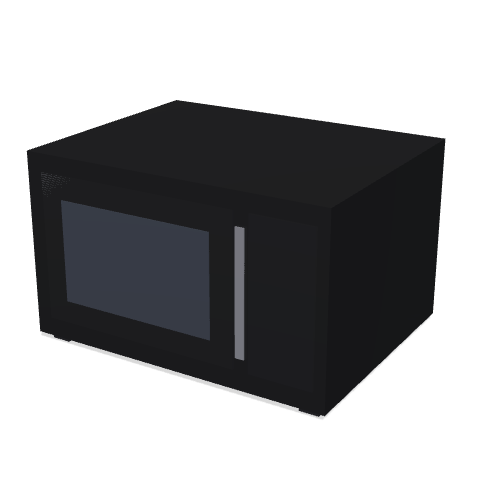

パナソニック 単機能レンジ NE-FL222-K 22L フラット 幅48.8 × 奥行38 × 高さ29.8cm この寸法をAmazonで確認 -

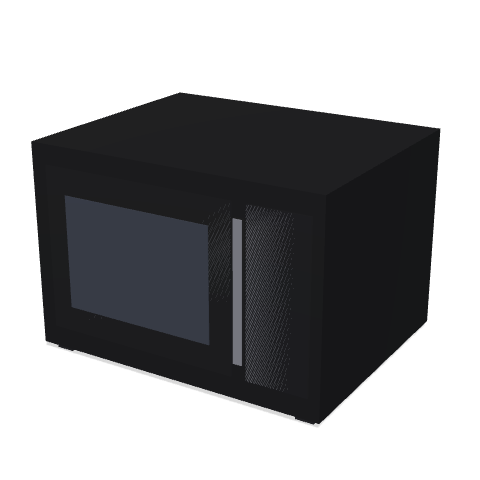

パナソニック オーブンレンジ NE-MS4A-K 26L フラット 幅50 × 奥行40 × 高さ34.7cm この寸法をAmazonで確認
電子レンジを買う前に確認すべき寸法は、本体の外形だけではない。メーカーは本体の周囲に放熱のための空きスペースを指定しており、上・左右・背面それぞれに確保すべき隙間がある。本体幅に左右スペースを足した数字が「棚に必要な開口幅」になる。単機能レンジ〜オーブンレンジ4台の寸法を突き合わせた。
結論だけ先に
- レンジ台の幅が50cm未満の人本体幅だけで見ると単機能レンジ4台すべて45.8〜50cmに収まるが、左右スペースを足すと必要な開口幅は機種により大きく変わる。購入前に「本体幅＋左右スペース」を確認すること
- 棚の高さを確認したい人本体高さは28.1〜34.7cmで、上方スペース10〜15cmを足すと38.1〜49.7cmが天板との間に必要。棚板間隔は本体高さではなく、この合計で判断する
- オーブン機能が必要な人パナソニック NE-MS4A（幅50cm・高さ34.7cm）は単機能レンジより本体が大きい。設置スペースの要件は逆に左右各2cmと少ないが、本体自体が大きいので確認が必要
ARでの比較イメージ（箱で表示されます）
4台を公称寸法どおりの箱にして、横に並べました
東芝 45.8cm幅 アイリス 45.8cm幅 パナ単機能 48.8cm幅 パナオーブン 50cm幅
スマホで開くと「ARで部屋に置く」ボタンが出ます。箱はユーザー側で拡大縮小できない実寸固定です。 ※箱はサイズの目安を示すもので、実物の商品を3Dで再現したものではありません。
本体外形を同縮尺の図で見る
設置スペースを含めた実寸を図で見る
放熱スペースの規定はメーカーごとに異なる。以下の数値は各メーカーの公式仕様・取扱説明書に基づく目安であり、実際の設置前に必ず各商品の取扱説明書で確認すること。
スペックの一覧表
| 項目 | 東芝 ER-S17Y | アイリス IMB-FM1805 | パナソニック NE-FL222 | パナソニック NE-MS4A |
|---|---|---|---|---|
| 種類 | 単機能 | 単機能 | 単機能 | オーブンレンジ |
| 庫内容量 | 17L | 18L | 22L | 26L |
| 本体 幅 | 45.8cm | 45.8cm | 48.8cm | 50cm |
| 本体 奥行 | 35.4cm | 35.4cm | 38cm | 40cm |
| 本体 高さ | 28.1cm | 28.6cm | 29.8cm | 34.7cm |
| 設置 左スペース | 10cm以上 | 5cm以上（目安） | 片側開放 | 2cm以上 |
| 設置 右スペース | 4.5cm以上 | 5cm以上（目安） | 3cm以上 | 2cm以上 |
| 設置 背面スペース | 10cm以上 | 5cm以上（目安） | 3cm以上 | —（公式記載なし） |
| 設置 上方スペース | 15cm以上 | 15cm以上（目安） | 10cm以上 | 10cm以上 |
| 幅方向の設置必要寸法（合計） | 約60.3cm | 約55.8cm（目安） | 51.8cm＋片側開放 | 約54cm |
| 庫内 幅 | 27.3cm | 29.5cm（目安） | 32.1cm | — |
| 寸法取得元 | 東芝公式spec | Askul掲載値 | パナソニック公式spec | パナソニック公式spec |
「目安」と記載のある数値はメーカー取扱説明書を直接確認できなかったもので、同シリーズ類似機の公称値から推定しています。設置前に必ず商品同梱の取扱説明書を確認してください。
寸法から言えること
1. 本体幅が同じ45.8cmでも、左右スペースの要件が違うと設置に必要な開口幅が変わる。東芝 ER-S17Yは左10cmの確保が必要で、合計の設置必要幅は約60cmになる。アイリスオーヤマ IMB-FM1805は左右各5cm（目安）で合計約55.8cm。本体幅が同一でも5cm近い差が出る。
2. パナソニック NE-FL222は「片側開放」が必須条件。箱型の棚に左右両側を囲まれた状態では設置できない。背面3cm・片側3cmの壁側は確保できても、反対側を必ず開放する必要がある。幅50cmの一般的なレンジ台でも、棚板が左右に張り出していると使えないケースがある。
3. オーブンレンジのパナソニック NE-MS4Aは左右各2cmと左右スペースが最も少ない。本体が大きいにもかかわらず、左右スペースが少ない設計になっている。合計54cmは単機能レンジより狭い棚でも入る可能性がある。ただし本体高さが34.7cmあり、上方10cmを足すと天板から44.7cm必要なため、棚板間隔が45cm以上あるかを先に確認する。
4. 棚板間隔を確認するときは、本体高さではなく「本体高さ＋上方スペース」で判断する。東芝・アイリスオーヤマの上方スペース15cmとパナソニックの10cmでは、棚板間隔の必要値が5cm変わる。同じ棚板間隔40cmの棚でも、パナソニックなら収まり、東芝は入らない、という差が生じる。
棚・レンジ台のサイズを先に確認したい場合は、収納家具の記事もあわせてどうぞ。
→ 3段カラーボックス4種を実寸で比較 ／ スリム棚3種を実寸で比較
よくある質問
- 電子レンジの設置に必要な幅は、本体の大きさ（幅）だけで判断できますか？
- 本体幅だけでなくメーカーが指定する左右の放熱スペースを足した合計で判断する必要があります。例えば本体幅が同じ45.8cmでも、東芝（ER-S17Y）は左10cm・右4.5cmが必要で合計約60.3cm、アイリスオーヤマ（IMB-FM1805）は左右各5cm（目安）で合計約55.8cmの開口幅が必要です。このように本体幅が同一であっても、左右スペースの要件によって必要な設置幅は機種ごとに大きく変わります。
- 電子レンジを置く棚板の間隔は、本体の大きさ（高さ）だけで判断できますか？
- 棚板間隔は本体高さ（28.1〜34.7cm）ではなく、上方放熱スペース（10〜15cm）を足した合計（38.1〜49.7cm）で判断する必要があります。上方スペースの要件はパナソニックが10cm以上、東芝やアイリスオーヤマが15cm以上とメーカーごとに異なります。そのため、東芝・アイリスオーヤマとパナソニックでは必要な棚板間隔に5cmの差が生じます。
- パナソニックの単機能レンジ（NE-FL222）は、左右が囲まれた棚にも設置できますか？
- パナソニック NE-FL222は「片側開放」が必須条件のため、左右両側を囲まれた箱型の棚には設置できません。本体幅48.8cmに加え、背面3cm・片側3cmのスペース確保と反対側の開放が必要です。そのため、幅50cmの一般的なレンジ台であっても棚板が左右に張り出していると設置できない場合があります。
